Dio3stu en el Centro Dados Negros

El día 4 de Octubre del 2014 presentamos 2 instalaciones sonoras en el Centro Dados Negros de la Fundación Pepe Buitrago, en Villanueva de los Infantes (Ciudad Real).


made by Vanesa Castro, Iñaki López y Julián Pérez

La primera pieza es una Bolsa Dio3stu, como la que hicimos con Tiago Frois para NoiseMede2013.
Situada en el patio del Centro para su interacción con el público. Recuerda a las bolsas de agua que se cuelgan en los patios para las moscas.
La bolsa cuelga de un hilo de nilón que tiene un piezo eléctrico. El piezo transmite la vibración de la bolsa y la cuerda a una mesa de mezclas, donde se le aplica un efecto de eco a la señal que es amplificada. A la bolsa se le incorpora un led de jarta intensidad.


.


    La segunda es una Cepa dio3stu. La cepa es un elemento muy particular de la cultura de Infantes, una buena cepa da una larga lumbre. Incorpora un Arduino con un secuenciador de 8 pasos, basado en http://www.beavisaudio.com/projects/digital/ArduinoPunkConsole/ al que le hicimos un circuit bending. También muestra la variación de la secuencia un galvanómetro.

    El resultado en la cepa son varias resistencias de contacto físico (en los cuernos de la cepa) que modifican el tiempo y la frecuencia de la secuencia. También incorpora un circuito de sampler ISD1820 Sound / Voice Recording and Playback Module Board (3~5V)  al que le hemos hecho un bending sacándole un potenciómetro y una célula fotosensible con un led de jarta intensidad.



.


El poema sonoro que se activa en el botón amarillo son palabras del pueblo relacionadas con la propia cepa:
la era, las gavillas, los sarmientos, la Antigua, la cocinilla, lo negro.
La voz fue generada con una voz digital y el sampler también lleva el sonido de una flauta travesera.
Las palabras se entienden cuando la célula fotosensible está activada (botón verde), cuando ésta está apagada se escuchan las entrañas de la cepa.




Taller de circuit bending en Oficinas do Convento

Oficinas do Convento - Montemor o Novo - Portugal

Instalaciones sonoras para a Illa das Esculturas

Estamos preparando una serie de instalaciones para el paseo sonoro que se hará el dia 2 de Junio en la Isla de las esculturas de Pontevedra.
Es una iniactiva del Concello de Pontevedra con a Central Folque.
El objetivo es dinamizar y reavivar este parque que se sitúa junto al río, muy próximo al centro urbano de la ciudad.
Durante el paseo se sucederán una serie de performances y unas instalaciones sonoras a cargo de Alg-a Lab y nosotros como Dio3stu.
A continuación los 5 cacharros que hemos preparado para diferentes spots del paseo:

Aquí un mapa de la localización de las piezas.

Cubófono: Parte de un Megáfono normal (de los que puedes encontrar en una tienda de productos chinos), en el que grabamos un sampler (auga, árbore, herba, arquivo) que se repite en loop.
El bending nos permite activarle 4 body-contacts y una resistencia variable (potenciómetro) que le cambia la velocidad (a modo de pitch)
Montado en una caja de metacrilato transparente para situarlo entre la hierba.
Funciona con una pila de 9V.



Acoplador: Contiene 2 cacharros alimentados con una pila de 9V cada uno. Por un lado, un megáfano con body contacts y 4 pulsadores. Por otro lado, un acoplador básico hecho con un altavoz y 3 piezos, sobre una placa de amplificación básica en la que controlas el volumen con un potenciómetro.
Montado sobre un portarrevistas reciclado, del que reutilizamos 2 de las patas para el body contact. También hemos reciclado los muelles del megáfono para usarlos como elementos electroacústicos. Representa muy bien la simbiosis entre Alg-a Lab y Dio3Stu.



Bernarda: Un megáfono con un sampler que dice "E logho non ides a festa? "
con un potenciómetro que modula el pitch, y 4 body contacts que van a 4 tornillos. El chasis es un PVC flexible, que se acopla en una abertura del tronco de un roble americano.



Hawaiano: Un pequeño loop hawaianno de cuya placa han salido 3 body contacts que van directamente a los tornillos que sujetan el speaker, y un potenciómetro que añade diversos ruidos.

Se acopla en un agujero de un plátano, en el paseo a la vera del río Lérez.




Boomerang : Fue un juguete decorativo que nos regaló Sir Graham Bell. El bending le agrega un pitch que ralentiza una melodía árabe, más 2 body-contacts que se tocan en los tornillos que sujetan la alimentación. Con 2 leds; uno de ello pegado al borde y que ilumina todos los márgenes del cacharro. También tiene un pequeño motor giratorio que mueve una hoja a una distancia de hasta un metro del cacharro.


Instalado sobre un cuadrado de metacrilato para ser colgado en un arco con hiedras.





.

Neanderled.

El pasado verano junto a Juan Lesta de DSK/Esferobite estuvimos realizando este prototipo de petroglifo de leds. Alimentado con una batería, y con un arduino que configura su comportamiento.

El Neanderled se presentó en el festival Noisemede 2012 , y luego se paseó por la Kernel de Mugardos. En ambos su comportamiento era una latencia simple.



Continuamos trabajando en su comportamiento, respuesta a presencia y sonido, principalmente. También en otras formas de alimentación, por ejemplo usando energía eólica o la corriente de un río.

Circuit Bending mini-workshop at RURALC

During the 25th and 26th December 2010 we developed a circuit bending workshop in Villanueva de los Infantes, at RURAL C space, within the project Dio3stu.
The initiative grew out of interest of 3 people to learn this technique of building electronic musical instruments.
So we teach the basic knowledge and we made 2 instruments, one of them more or less finished, called "Chessboard".



For the instrument "Checkerboard" we used a 6 € toy piano. For the chassis we used a box of Ferrero Rocher.
When performing the bending we add a Pitch, 2 filters, a noise and a pitcher of loops.
We leave you a video to watch how it works in one of the tests

Apresentação/Instalação/Performance de Circuit Bending – 9 de Outubro


At Convento de S. FranciscoSábado, 9 de Outubro 2010 | 22H00 - Free Entry

Orientation Studio3 -
João Bastos, João Sofio e Tiago Fróis
Participation
António Crosa, Joana Sá, João Gargaté, Marco Franco, Rita Sá, Rodolfo Pimenta, Sérgio Gregório e Vítor Estudante.

Circuit Bending is the creative short-circuiting of low voltage electronic devices, such as toys, synthesizers and devices that produce sound from lines with the aim of creating new musical instruments and visual arts, emphasizing spontaneity and randomness.

Circuit Bending is usually associated with noise music, though many contemporary musicians engage in these new facilities by the experimental spontaneous that these machines offer. Usually it involves the dismantling of devices by adding components such as switches and potentiometers to cause intentional modulations in sound.

This workshop was held in the format of residence with the participation of musicians and artists from several areas, with the aim of providing a common place for sharing and creation.

+ info at www.oficinasdoconvento.com

A video of the workshop & performances:



Circuit Bending at El entresuelo

Linking April to May 2010, We´ve been at Elche with our project Dio3Stu
El entresuelo, an art and design company, had ordered and reserved a corner at their place to have one of our pieces of circuit bending.
The piece is a site-specific project that is built into one corner of the study. Mix basic sounds with samplers of phonetic poetry.
It´s integrated some metal letters acting as variable resistors.
An specific poetic sound object
for this study of design.

We began taking to pieces some pianos of "Chinese shop" and a pair of Megaphones costing 6 and 8 €. We seek the most interesting points of these power circuits for bending:

Once we took in parts the instruments and seeing their potential, we developped the design of the plastic sheet and bent it with a blowtorch. El Entresuelo´s staff gave us some metal letters to create variable resistors.
We set three modified circuits in the following order:

2 megaphones - Top and bottom (yellow buttons and LEDs)
A piano - Central part (buttons and red LEDs)
)

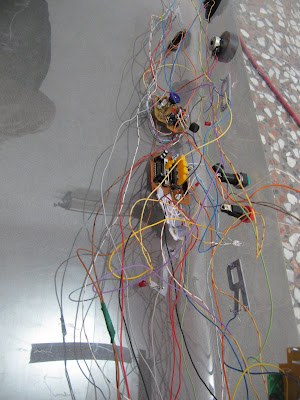

We drilled to insert these power circuits and electronic components, moving the modified circuits we had created.



Afterwards, we coloured the wall´s hollow and the plastic sheet with fluorescent to highlight the letters.

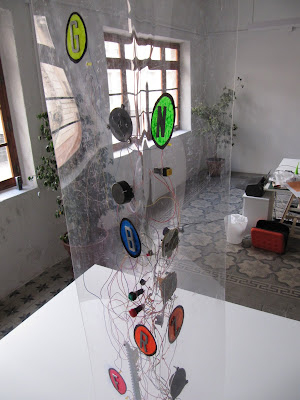

The sheet with everything inserted:

The sounds that were recorded in the two samplers of megaphones were the pronunciation of these metal letters (R,Z,G,B,N,F)+ and the word "el entresuelo".
The sound of the megaphones can be altered by potentiometers and touching the metal letters whose LEDs are switched on.
By activating two at a time, we get different coupling and interferences.

Central module has a “start” (red buttom) which activates different melodies, a "noise" (green button) that distorts and becomes plane melody, and several letters that act as "pitch" and "distortion" in its potential combinations.

With all that we got successfully destroy melodies to noise and also we can play in a percussive way. El entresuelo´s Corner has become one of those
Dio3Stu machines you get interact with space and sound. Even you could think you´re talking to the wall through this sound piece.

We have some samples videos:
